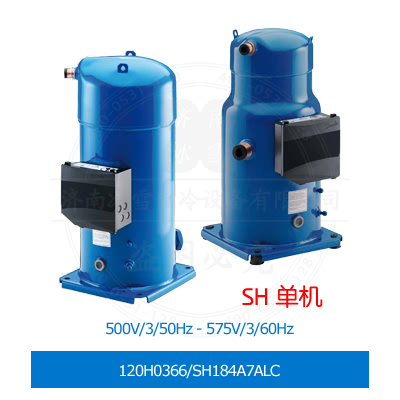

批發零售原裝進口丹麥制造丹佛斯Performer/百福馬渦旋壓縮機120H0366/SH184A7ALC型號、規格、參數、圖片、價格等數據。
Danfoss/丹佛斯渦旋壓縮機，Performer/百福馬渦旋壓縮機 SH 系列單機設備，專門針對空調應用的采用 R410A 制冷劑的渦旋壓縮機。 電機電壓代碼 7，500V/3/50Hz - 575V/3/60Hz。
丹佛斯Performer/百福馬渦旋壓縮機120H0366/SH184A7ALC詳細參數
| 類型代碼 | SH |
| 凈重 | 71.50 Kg |
| 認證標準 | CE; UL |
| 功率調節 | 固定速度 |
| 顏色 | 藍色 |
| 直徑 [mm] | 243 |
| 排放高度 [mm] | 525 |
| 節能裝置 | No |
| 生成代碼 | B |
| IP 防護等級 | IP54 (帶有電纜封套） |
| MCC | 35 A |
| 額定制冷量 60 kBTU/h | 184.3 |
| 50Hz下名義制冷量 | 39.8 |
| 60Hz下名義制冷量 | 54 |
| Nominal heating capacity at 50Hz | 39.4 |
| 油氣充注 [L] | 3.6 |
| 包裝寬度 [mm] | 950 |
| 包裝方式 | 工業包裝 |
| 電源相位 | 3 |
| 電源連接 | 螺釘4.8 mm |
| RLA | 25 A |
| Segment usage | Air conditioning |
| 平臺速度 | 定速 |
| 吸入口連接的高度 [mm] | 300 |
| 排量體積 [cm3] | 170.3 |
| 工作方式 | 渦旋 |
| 總高度 [mm] | 555 |
| 閥組 | 7703392 |
| 閥組 描述 | Valve set， V10 (1-3/4"~1-3/8")， V05 (1-1/4"~7/8") |
| 焊料環組 | 120Z0405 |
| 焊料環組 描述 | 焊料環轉接器組（1-3/4" 螺紋接口、1-3/8" ODF 接口），（1-1/4" 螺紋接口、7/8" ODF 接口） |
| 電器柜頂蓋 | 120Z0413 |
| 電器柜頂蓋 描述 | 接線盒頂蓋 |
| 吸氣閥 | 8168022 |
| 吸氣閥 描述 | 螺紋接口閥門 V10（1-3/4" 螺紋接口，1-3/8" ODF 接口） |
| 吸氣襯套 | 8153003 |
| 吸氣襯套 描述 | 焊料環 P10（1-3/4" 螺紋接口，1-3/8" ODF 接口） |
| 吸氣墊圈 | 8156132 |
| 吸氣墊圈 描述 | Gasket， 1-3/4" |
| 安裝套件 1 | 120Z0066 |
| 安裝套件 1 描述 | 一臺渦旋壓縮機的安裝套件包括 4 個膠墊、4 個襯套、4 個螺栓、4 個墊片 |
| 排氣閥 | 8168030 |
| 排氣閥 描述 | 螺紋接口閥門 V05（1-1/4" 螺紋接口，7/8" ODF 接口） |
| 排氣溫度保護 | 7750009 |
| 排氣溫度保護 描述 | 排氣溫度保護套件 |
| 排氣墊圈 | 8156132 |
| 排氣墊圈 描述 | Gasket， 1-3/4" |
| 隔音罩 1 | 120Z0135 |
| 隔音罩 1 描述 | 針對渦旋壓縮機SH184的隔音罩 |
| 接線盒 | 8173021 |
| 接線盒 描述 | T block connector 60 x 75 mm |
| 墊片組件 | 8156013 |
| 墊片組件 描述 | 墊圈組，1-1/4"、1-3/4"、2-1/4"，OSG 墊圈（黑色和白色） |
| 皮帶 01 | 120Z0388 |
| 皮帶 01 描述 | 表面油底殼加熱器， 80 W， 24 V， CE mark， UL |
| 皮帶 05 | 120Z0402 |
| 皮帶 05 描述 | 表面油底殼加熱器， 80 W， 575 V， CE mark， UL |
| 油 1 | 7754023 |
| 油 1 描述 | POE 潤滑油，160SZ，1 升罐裝 |
| 油平衡接口 | 8156132 |
| 油平衡接口 描述 | Gasket， 1-3/4" |
| 油視鏡 | 8156019 |
| 油視鏡 描述 | 帶墊圈的油視鏡（黑色和白色） |
| 油視鏡墊圈 | 8156129 |
| 油視鏡墊圈 描述 | 墊片油視鏡（黑色氯丁） |
| 低壓儀表接口 | Schrader |
| 制冷劑 | R410A |
| 制冷劑充注量 [kg] [Max] | 7.9 |
| 包裝數量 | 8 |
| 包裝長度 [mm] | 1150 |
| 包裝重量 [Kg] | 606 |
| 包裝高度 [mm] | 750 |
| 原廠設置低壓 [bar] | 0 |
| 原廠設置高壓 [bar] | 0 |
| 吸氣連接尺寸 [in] | 1 3/8 |
| 吸氣連接管道尺寸 [in] | 1 3/8 |
| 品牌技術 | 渦旋壓縮機 |
| 型號編碼 | SH184A7ALC |
| 型號命名 | Compressor |
| 堵轉電流 | 135 A |
| 安裝標準 | ODF |
| 安裝扭矩 [Nm] | 15 |
| 總重 | 74.00 Kg |
| 排氣閥 [Nm] | 50 |
| 排氣角閥 | 8560023b |
| 排氣連接尺寸 [in] | 7/8 |
| 排氣連接管道尺寸 [in] | 7/8 |
| 接地扭矩 [Nm] | 2 |
| 提供的油啊 | 初始油沖注 |
| 提供安裝套件 | 安裝套件（含墊環、螺栓、螺帽、護套和墊圈） |
| 提供說明 | 安裝指導 |
| 旋轉速度（50Hz [rpm] | 2900 |
| 旋轉速度（60Hz [rpm] | 3500 |
| 標稱電壓低值（50Hz) [V] | 500 |
| 標稱電壓低值（60Hz）[V] | 575 |
| 標稱電壓高值（50Hz） | 500 |
| 標稱電壓高值（60Hz） | 575 |
| 每小時啟動次數 [Max] | 12 |
| 油 | 160SZ |
| 油平衡 | 1-3/4'' Rotolock |
| 泄壓閥 | None |
| 測試低壓 [bar] [Max] | 33 |
| 測試壓差 [bar] [Max] | 37 |
| 測試高壓 [bar] [Max] | 45 |
| 電機保護 | 內置過載保護器 |
| 電壓范圍低值（50Hz [V] | 450 |
| 電壓范圍低值（60Hz）[V] | 517 |
| 電壓范圍高值（50Hz）[V] | 550 |
| 電壓范圍高值（60Hz） | 632 |
| 電源扭矩 [Nm] | 3 |
| 相同線圈三相壓縮機的線圈電阻 [Ohm] | 1.32 Ohm |
| 粘度 [cP] | 32 |
| 視液鏡安裝 | 螺紋 |
| 連接類型 | 銅焊 |
| 配置代碼 | 單機 |
| 頻率 [Hz] | 50/60 |
| 高壓儀表接口 | 無 |
Performer/百福馬壓縮機命名
Performer/百福馬壓縮機銘牌
Performer/百福馬壓縮機序列號
| 貨號 | 類型 | 型號編碼 | 活塞排量 [cm3] | 50Hz 額定制冷量 [kw] | 60Hz 額定制冷量 [kw] | 連接類型 | 電機保護 | 包裝格式 |
| 120H0007 | SH | SH090A7ALC | 88.4 | 19.8 | 27.1 | 銅焊 | 內置過載保護器 | 單包裝 |
| 120H0008 | SH | SH090A7ALC | 88.4 | 19.8 | 27.1 | 銅焊 | 內置過載保護器 | 工業包裝 |
| 120H0017 | SH | SH120A7ALC | 116.9 | 26.6 | 36.7 | 銅焊 | 內置過載保護器 | 單包裝 |
| 120H0018 | SH | SH120A7ALC | 116.9 | 26.6 | 36.7 | 銅焊 | 內置過載保護器 | 工業包裝 |
| 120H0027 | SH | SH161A7ALC | 151.7 | 34.6 | 47.1 | 銅焊 | 內置過載保護器 | 單包裝 |
| 120H0205 | SH | SH140A7ALC | 132.9 | 30.8 | 42.3 | 銅焊 | 內置過載保護器 | 單包裝 |
| 120H0206 | SH | SH140A7ALC | 132.9 | 30.8 | 42.3 | 銅焊 | 內置過載保護器 | 工業包裝 |
| 120H0215 | SH | SH105A7ALC | 103.5 | 23.8 | 32.1 | 銅焊 | 內置過載保護器 | 單包裝 |
| 120H0216 | SH | SH105A7ALC | 103.5 | 23.8 | 32.1 | 銅焊 | 內置過載保護器 | 工業包裝 |
| 120H0241 | SH | SH300A7AAE | 285.5 | 69.3 | 92.8 | 銅焊 | 電器保護模塊/24V ac | 單包裝 |
| 120H0259 | SH | SH380A7ABE | 345 | 79.8 | 109 | 銅焊 | 電器保護模塊/115/230V | 單包裝 |
| 120H0277 | SH | SH180A7ABF | 170.2 | 39.1 | 53.7 | 銅焊 | 電器保護模塊/230V | 單包裝 |
| 120H0293 | SH | SH240A7AAE | 227.6 | 53.8 | 73.5 | 銅焊 | 電器保護模塊/24V ac | 單包裝 |
| 120H0301 | SH | SH240A7ABE | 227.6 | 53.8 | 73.5 | 銅焊 | 電器保護模塊/115/230V | 單包裝 |
| 120H0365 | SH | SH184A7ALC | 170.3 | 39.8 | 54 | 銅焊 | 內置過載保護器 | 單包裝 |
| 120H0366 | SH | SH184A7ALC | 170.3 | 39.8 | 54 | 銅焊 | 內置過載保護器 | 工業包裝 |
| 120H0833 | SH | SH295A7AAE | 276.2 | - | 88.5 | 銅焊 | 電器保護模塊/24V ac | 單包裝 |
| 120H0835 | SH | SH295A7ABE | 276.2 | - | 88.5 | 銅焊 | 電器保護模塊/115/230V | 單包裝 |
丹佛斯Performer/百福馬渦旋壓縮機采用先進的機加工、裝配和工藝過程控制技術。在對壓縮機產品和工廠自身進行設計時，優先考慮了高標準的可靠性和過程控制。這些嚴格保證了壓縮機產品的高效，可靠和低噪音水準。
丹佛斯活塞壓縮機和渦旋壓縮機自2015年12月起開始采用全新銘牌，同時，壓縮機產品品牌和品牌標識也有所調整。銘牌的更新對客戶及最終用戶的影響不大：技術內容沒有變動。
為提高丹佛斯標識 “Danfoss” 的辨識度，銘牌中不再出現丹佛斯商用壓縮機 “Danfoss Commercial Compressors” 的字樣。
新的銘牌上將不再印刷美優樂產品品牌標識"Maneurop" 以及百福馬產品品牌標識 "Performer"。
產品品牌美優樂 “Maneurop” 將繼續使用。但是，產品品牌百福馬 “Performer” 將不再使用，統稱為丹佛斯渦旋“Danfoss Scroll”。
丹佛斯商用壓縮機法國及中國工廠的新銘牌更換將在2015年12月至2016年2月之間陸續完成。美國的渦旋壓縮機工廠繼續采用現有銘牌，暫不做調整。
百福馬H系列壓縮機采用柔性渦旋設計，性能會根據最初運行時間的增加而改善。因此為達到理想的性能，建議有72小時的磨合期。
Performer/百福馬渦旋壓縮機結構
電機定子與壓縮機殼體貼在一起；轉子則裝在曲軸上；曲軸有兩個軸承支撐，一個在曲軸箱，另一個在電機下部。
渦旋壓縮過程
動渦盤在曲軸驅動下圍繞靜渦旋盤做圓周運動，從而在兩個渦旋盤之間形成對稱的壓縮腔。
低壓氣體被吸入月牙形氣體腔內(吸氣腔)；隨著動渦盤的連續運動，氣體腔被密閉并向渦盤中心移動，且容積不斷減小，壓力則逐漸增加。經過三個完整的圓周運動后，氣體腔抵達中心排氣口，壓力達到最大。
渦旋式壓縮是一個連續過程：在第二個圓周運動中，一部分氣體被壓縮，另一部分氣體正進入渦盤，還有一部分氣體正在被排出。
一個完整的渦旋壓縮如圖所示：
